보상도선 (Thermocouple extension & compensating cable) : 영창실리콘

구조

개요

보상도선이란?

열전대의 온도측정방법에 사용되는 특수전선으로써, 열전대와 동일 재질로 된 도선을 계측기 단자까지 연장시켜 사용하는 보상도선이 EXTENSION CABLE입니다. 이 경우 열전대 재료가 고가이기 때문에 길게 사용하기 위해서는 많은 비용이 필요하게 됩니다. 따라서 거의 오차를 발생시키지 않으면서도 상대적으로 저렴한 재료로 만들어진 보상도선이 필요하게 되는데 이것이 COMPENSATING CABLE입니다. 현대에는 정확한 온도를 측정 관리함으로써 높은 효율로 경제성을 확보하여야 하며 또한 제품의 품질을 균일하면서도 고급화시키는 것이 절대적으로 필요하게 되었습니다. 특히 각종 발전소 설비, 석유화학 공장의 공정관리, 제철 제련소 외에도 조선, 자동차에서 소형 보일러까지 열관리를 필요로 하는 공업계의 모든 현장에서 널리 이용되고 있습니다.

절연물질 재질별 특성표

절연기호	절연재질	사용주변온도범위	내마모성	유연성	내산성	내화염성	내수성	내습
V	PVC	-20∼105℃	○	◎	○	○	○	○
K	실리콘	-60∼200℃	△	◎	△	△	○	○
F	불소수지 FEP	-80∼200℃	◎	○	◎	◎	◎	◎
P	불소수지 PFA	-80∼250℃	◎	○	◎	◎	◎	◎
G	유리섬유	-20∼400℃	Ⅹ	○	◎	◎	Ⅹ	△
C	CERAMIC FIBER	-200∼1,100℃	Ⅹ	○	◎	◎	Ⅹ	Ⅹ

*Option

ㆍCopper 또는 SUS Braiding(기계적 강도 보강용)

ㆍAl-Mylar Tape 차폐

ㆍ Drain Wire(Earth용)

제품생산범위

Conductor Size Range	Solid Type	AWG 36 (0.127mm) ~ AWG 18 (1.0mm)
	Stranded Type	AWG 24 ~ AWG 14 (0.22SQ~2.0SQ)
Multi-Pair Number	2~37 Core, 2~37 Pair (Non UL) / 2~30 C, AWG 22~12 (UL)
UL Approved	E314954(PLTC) -불소수지, PVC Type

유형별 보상도선

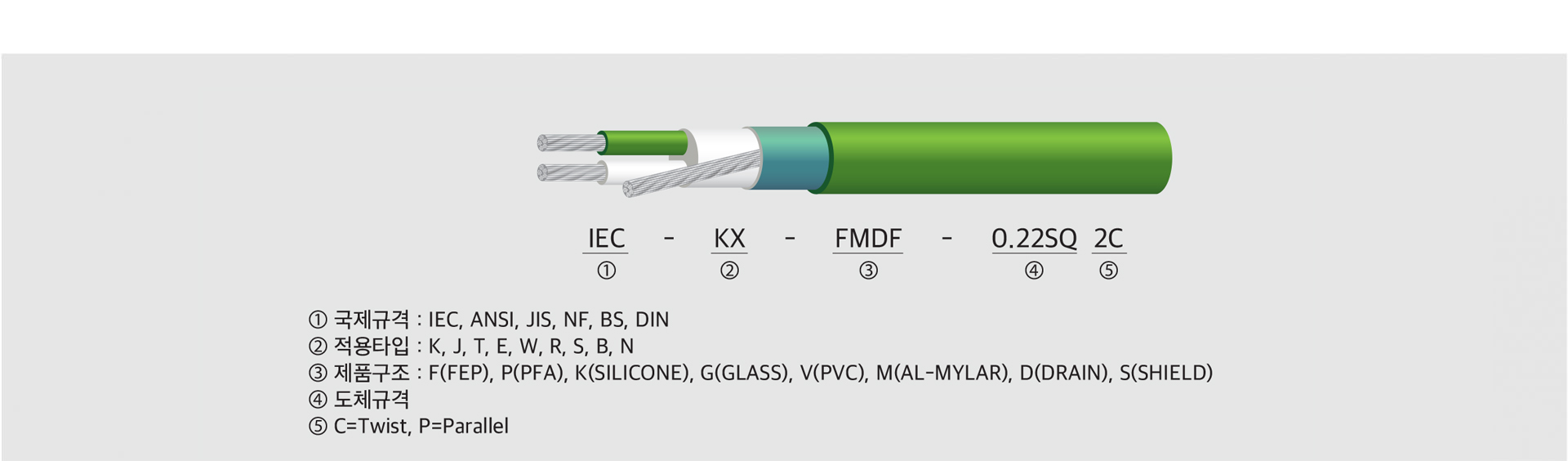

ㆍFEP, PFA 보상도선 - 내열성, 내화학성, 방수성이 필요한 곳에 사용 - IEC-KX-FF-도체규격-1P / Option : Shield, Drain etc.
ㆍSilicone 내열용 보상도선 - 내열성, 유연성이 필요한 곳에 사용 - IEC-KX-KK-도체규격-1P / Option : Shield, Drain etc.
ㆍGlass 내열용 보상도선 - 내열성이 우수하나 습기나 고온다습한 환경에서는 사용불가 - IEC-KX-GG-도체규격-1P / Option : Shield, Drain etc.
ㆍFR PVC 보상도선 - 방습, 방수성이 우수하여 특별한 규제가 없는 일반적인 곳에 사용 - IEC-KX-VV-도체규격-1P / Option : Shield, Drain etc.
ㆍMULTI PAIR FR PVC 보상도선 - MULTI로 이루어진 보상도선으로 차폐가 뛰어나며 가격이 저렴하고 여러 환경에 사용 - IEC-KX-VMDV-도체규격-1P / Option : Shield, Drain etc.

규격별 국제 색상 코드

Sensors	Types	ConductorComposition		Colors
Sensors	Types	Positive	Negative	IEC 60584-3		ANSI MC96-1		JIS C1610
K	KX	Chromel	Alumel		Green(+)White(-) Green(Sheath)		Yellow(+) Red(-) Yellow(Sheath)		Red(+) White(-) Blue(Sheath)
	KCA	Iron	Constantan		Green(+) White(-) Green(Sheath)				Red(+) White(-) Blue(Sheath)
	KCB	Copper	Constantan		Green(+)White(-) Green(Sheath)				Red(+) White(-) Blue(Sheath)
J	JX	Iron	Constantan		Black(+) White(-) Brown(Sheath)		White(+) Red(-) Black(Sheath)		Red(+) White(-) Yellow(Sheath)
T	TX	Copper	Constantan		Brown(+) White(-) Brown(Sheath)		Blue(+) Red(-) Blue(Sheath)		Red(+) White(-) Brown(Sheath)
E	EX	Chromel	Constantan		Violet(+) White(-) Violet(Sheath)		Violet(+) Red(-) Violet(Sheath)		Red(+) White(-) Violet(Sheath)
R	RCA	Copper	Copper- Nickel alloy		Orange(+) White(-) Orange(Sheath)		Black(+) Red(-) Green(Sheath)		Red(+) White(-) Black(Sheath)
R	RCB	Copper	Copper- Nickel alloy		Orange(+) White(-) Orange(Sheath)		Black(+) Red(-) Green(Sheath)		Red(+) White(-) Black(Sheath)
S	SCA	Copper	Copper- Nickel alloy		Orange(+) White(-) Orange(Sheath)		Black(+) Red(-) Green(Sheath)		Red(+) White(-) Black(Sheath)
S	SCB	Copper	Copper- Nickel alloy		Orange(+) White(-) Orange(Sheath)		Black(+) Red(-) Green(Sheath)		Red(+) White(-) Black(Sheath)
B	BC	Copper	Copper		Gray(+)White(-) Gray(Sheath)		Gray(+) Red(-) Gray(Sheath)		Red(+) White(-) Gray(Sheath)
N	NX	NICROSIL	NISIL		Pink(+) White(-)Pink(Sheath)		Orange(+) Red(-) Orange(Sheath)
N	NC	Copper- Nickel alloy	Copper- Nickel alloy		Pink(+) White(-) Pink(Sheath)		Orange(+) Red(-) Orange(Sheath)

* Note. 당사의 모든 제품은 국제 표준 Code 및 절연체 사용규정에 의해 생산, 관리됩니다.

RTD CABLE

ㆍRTD와 Thermocouple은 가장 대표적인 온도센서입니다. Thermocouple이 온도에 따른 기전력의 변화를 이용한다면,

RTD는 저항값의 변화를 이용하는 온도측정 방법입니다.

PT100Ω이 가장 일반적으로 이용되고 있고, 와이어간의 저항을 보상하기 위해 주로 3선식을 사용합니다.

YFS Type	불소수지+동편조
YFK Type	불소수지+실리콘
YGS Type	유리섬유+동편조
YFSF Type	불소수지+동편조+불소수지
YGG Type	유리섬유+유리섬유
YFF Type	불소수지+불소수지
